[閒聊] mp2236初代機 完成XDDD

看板Engineer作者 (十元作家)時間3天前 (2026/02/09 18:56), 編輯推噓11(11推 0噓 31→)
留言42則, 5人參與, 1天前最新討論串1/1
https://meee.com.tw/8gHBt1l.jpg
https://meee.com.tw/Dan9XUj.jpg
https://meee.com.tw/zH7NF70.jpg
https://meee.com.tw/ADhGGvm.jpg
https://meee.com.tw/2LB4bAd.jpg
初代機搞定了!!! 整個芯片超迷你超可愛 而且性能比起一些廉價市售的純5V輸出 紋波好上不少 市售車用USB充電器 2A負載紋波表現 https://meee.com.tw/yf1U2DK.jpg

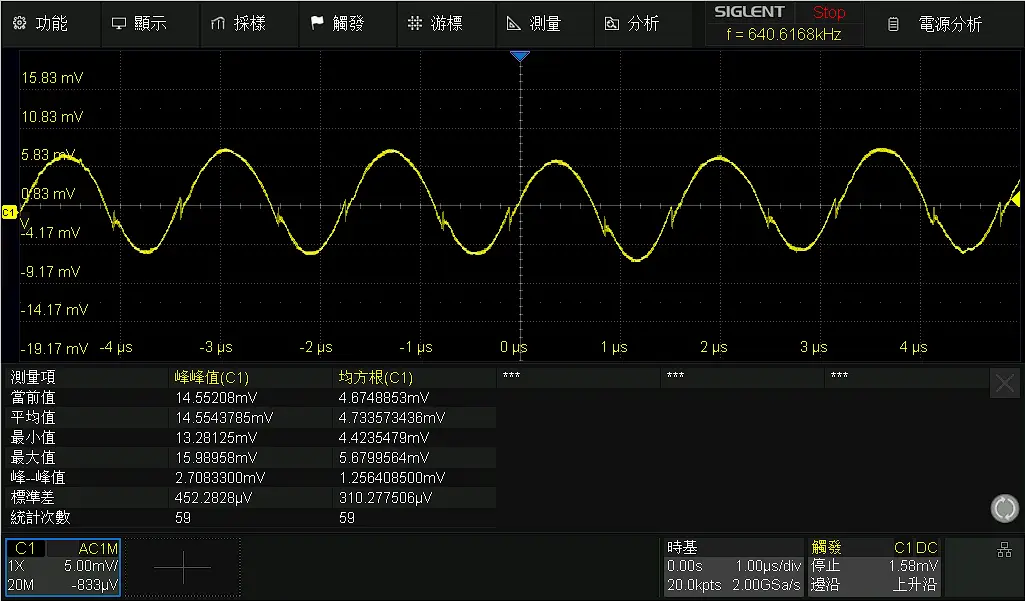

自製版本 2A負載紋波表現 https://i.meee.com.tw/uvuNkrp.png
只有14.5mV的紋波 這拿來給一些敏感的單片機使用也不是問題 https://meee.com.tw/BWFzzvL.jpg
也拿了其他市售DC-DC模塊對比 雖然還沒有測 這款市售的開關頻率是1Mhz~1.5Mhz 開關頻率越高 紋波與動態響應會越好控制(但要額外處理EMI相關問題) 但應該是也不太會輸 最新優化版本增加了輸出防倒灌電流保護跟布線、用料優化 另外也畫了LT8645S-2版本 高達2.0~2.2Mhz展頻功能的高性能版本 等全部都弄完也把相關測試都弄完再來發文 XD 這片名子叫做喵喵一號 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 114.47.136.177 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/Engineer/M.1770634617.A.1E6.html
推
02/09 19:37, 3天前 , 1F
"喵喵一號" XD
02/09 19:37, 1F
→
02/09 19:38, 3天前 , 2F
喵喵一號芯片比這本書有料多了！XD
02/09 19:38, 2F
→
02/09 19:38, 3天前 , 3F
02/09 19:38, 3F
→
02/09 19:40, 3天前 , 4F
此書誠品售價NTD855(真心不騙)
02/09 19:40, 4F
→
02/09 19:47, 3天前 , 5F
我家的貓每天就是這樣叫我起床的(凌晨四點
02/09 19:47, 5F
推
02/09 20:19, 3天前 , 6F
實作第一人～～超可愛
02/09 20:19, 6F
→
02/09 20:35, 3天前 , 7F
超可愛!! 而且我每份作品都會有貓爪
02/09 20:35, 7F
→
02/09 20:35, 3天前 , 8F
02/09 20:35, 8F
→
02/09 20:35, 3天前 , 9F
02/09 20:35, 9F
→
02/09 20:36, 3天前 , 10F
這個是我下一個要洗的 超巨型喵喵 這片就超貴了
02/09 20:36, 10F
→
02/09 20:37, 3天前 , 11F
因為想要把EMI壓到極低 用了六層板 一般電腦主機板
02/09 20:37, 11F
→
02/09 20:38, 3天前 , 12F
入門級的四層板就能走完 六層的話會卡一個多層板收費
02/09 20:38, 12F
→
02/09 20:38, 3天前 , 13F
雙層版50元5片有找 六層板5片1000起跳價 QQ
02/09 20:38, 13F
推
02/09 23:51, 3天前 , 14F
你可以打印成 一隻尺
02/09 23:51, 14F
→
02/09 23:52, 3天前 , 15F
平常工作用的到。而且自製
02/09 23:52, 15F
推
02/10 02:27, 3天前 , 16F
四點叫你要做啥？肚子餓嗎？還是要陪玩？
02/10 02:27, 16F
推
02/10 09:17, 3天前 , 17F
可惜機車應該沒辦法載貓吧,但喵喵一號應該能跟貓一起擺拍?
02/10 09:17, 17F
→
02/10 10:29, 3天前 , 18F
要起床把飼料搖一搖 或是遙控自動飼料機掉飼料 因為他
02/10 10:29, 18F
→
02/10 10:29, 3天前 , 19F
吃飯一定要聽到自動飼料機掉飼料鈴鈴鈴的聲音
02/10 10:29, 19F
推
02/10 10:33, 3天前 , 20F
這種條件反射真有趣
02/10 10:33, 20F
→
02/10 10:34, 3天前 , 21F
機車沒辦法載貓 一定要開車 幫QQ 喵喵一號只是樣品版
02/10 10:34, 21F
→
02/10 10:34, 3天前 , 22F
正式版的還沒送打印 而且喵喵一號的零件都是用一些便
02/10 10:34, 22F
→
02/10 10:34, 3天前 , 23F
宜的中國元件 正式版的全都會換成比較好的
02/10 10:34, 23F
→
02/10 10:36, 3天前 , 24F
只是說現在樣品版就有這樣的性能 真的是很不錯
02/10 10:36, 24F
→
02/10 11:07, 3天前 , 25F
未來我應該會做成usb充電 還有一些單片機小玩具的供電
02/10 11:07, 25F
推
02/10 13:08, 3天前 , 26F
看要不要測一些極端值確保耐用性？例如對電流突波的抗性等
02/10 13:08, 26F
→
02/10 13:08, 3天前 , 27F
等
02/10 13:08, 27F
→
02/10 14:32, 3天前 , 28F
會有各種暴力測試 嘻嘻 這個樣本在容性負載下確定會
02/10 14:32, 28F
→
02/10 14:32, 3天前 , 29F
炸了 XD 直接冒煙
02/10 14:32, 29F
→
02/10 16:12, 2天前 , 30F
我估計如果有那種負載接個小馬達的感性負載也會炸 所
02/10 16:12, 30F
→
02/10 16:12, 2天前 , 31F
以未來的板子全都會加上防突波跟防反灌
02/10 16:12, 31F
→
02/10 20:01, 2天前 , 32F
你是工程師耶！弄個定時機械式的搖飼料/給飼料，應該是小菜
02/10 20:01, 32F
→
02/10 20:01, 2天前 , 33F
一碟吧？！
02/10 20:01, 33F
推
02/10 20:23, 2天前 , 34F
初號機燒掉囉XD 果然保護機制很難
02/10 20:23, 34F
推
02/11 07:17, 2天前 , 35F
還是你很享受每天早上四點的貓貓鬧鐘，正好起床活動筋骨？
02/11 07:17, 35F
推
02/11 08:17, 2天前 , 36F
之前幫"市場常擼貓-咪咪"網購的大禮包到貨了，昨天拿去市場
02/11 08:17, 36F
→
02/11 08:18, 2天前 , 37F
給其主人，指定為"過年專用"，以免過年期間長時間未去"上貢
02/11 08:18, 37F
→
02/11 08:18, 2天前 , 38F
"，咪咪零食不足！XD
02/11 08:18, 38F
→
02/11 17:00, 1天前 , 39F
我的飼料機是有自動出飼料 但他就一定要人過去按 不然
02/11 17:00, 39F
→
02/11 17:00, 1天前 , 40F
出再多也不吃 儀式感囧
02/11 17:00, 40F
→
02/11 17:01, 1天前 , 41F
下個版本的已經額外加入反向保護了 用lm74700
02/11 17:01, 41F
推
02/12 10:31, 1天前 , 42F
（撒花
02/12 10:31, 42F
