Re: [心得] 誰說女生不會換殼...我就換好了

看板NDS作者chinbo (赤色塔奇拉)時間14年前 (2010/05/27 12:29)推噓8(8推 0噓 8→)

留言16則, 9人參與討論串2/2 (看更多)

原文恕刪受到原PO的激勵以及開始斷軸的威脅我昨天也參照幾位先進的文章換好了小N殼嘿嘿嘿是搶眼的大紅色(L) 這邊照了幾張 http://www.facebook.com/album.php?aid=177908&id=503177919&l=719d44fb3f 不過換的時候我覺得還要邊拍照太麻煩了就只拍了換好後的成品過程大家都拍過了啊XD 值得一提的是前面幾位提到最難換的上下螢幕外框我也通通換好了!! 不然本來水藍框配上大紅機殼也太怪了吧.. 沒有照片我盡量用文字表達XD 上螢幕的部分: (平時小N蓋起來會看到的部分稱外面打開才看得到的稱裡面) 完成將小N分屍成上下兩半並且將上外殼卸下後螢幕從機殼上拆下來時我是直接從裡面往外壓從螢幕四角開始壓邊緣就好不然雙面膠實在是黏得死緊整個螢幕(連著喇叭)拆下後黑色那層就是雙面膠本人可以直接撕起 (慢慢拉雖然液晶沒有很容易壞不過也不能太暴力) 原本的上螢幕外框也就跟著被拉起來囉! 清理殘膠搓一搓就掉了拿新機殼附的雙面膠重新貼到液晶上 (雙面膠厚約1mm 紙撕開後裡面是黑的泡綿處理時請一股作氣它很容易破掉) 記得只需要貼口字型的部分就好了不然會黑屏喔XD 比較粗的邊是靠近麥克風那一邊貼好之後把液晶直接貼到新機殼上再從裡面貼上新的螢幕外框(一整片的不是口字的) 這樣就不需要對外框的位置對半天了如果本來有貼螢保就要重貼囉~ 完成! 下螢幕的部分: 下螢幕比較危險真的要很小心情況一不對趕快收手基本上我也是硬著頭皮弄好的XD 螢保不用動它的構造從裡到外是外框雙面膠觸控板液晶 (我畫了圖 http://i223.photobucket.com/albums/dd41/chinbo51/NDSL.png

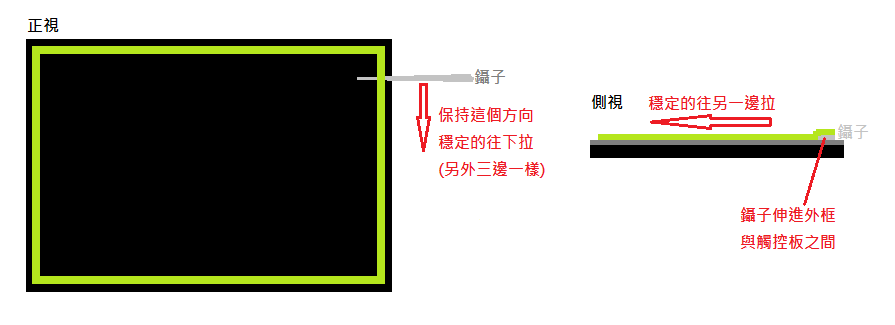

) 整個螢幕拿下來後外框其實只是貼在大約置中的位置所以我很大膽的用了美工刀 (刀片別太利免得它很開心的切進觸控板) 因為它很薄又是 ^ 形的比較容易在狹縫中求生存XD 從外框的邊緣撬開一小角撬開的時候記得另一手盡量靠近刀片壓住觸控板避免它跟液晶分家接下來一直到雙面膠清完前也都要隨時注意觸控板的情況如果覺得不太好弄就換別的角試試撬開到可以伸進細的鑷子時就改用鑷子慢慢把外框撐離觸控板 (圖 http://i223.photobucket.com/albums/dd41/chinbo51/NDSL2.png

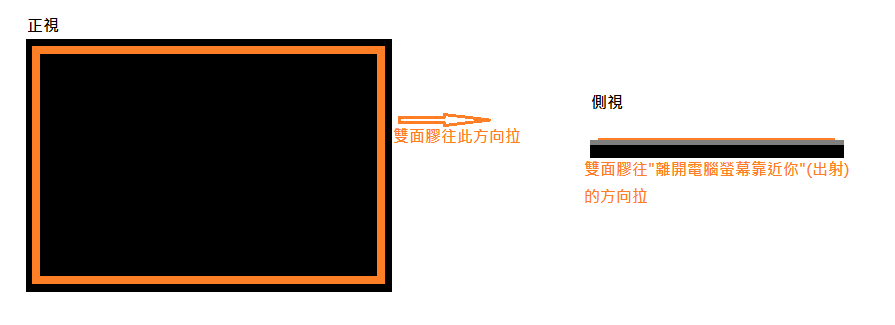

) 我想針鐵尺應該也是可以吧之前螢保不要動的原因就在這裡多少可以避免觸控板被刮到我的外框拆下來之後雙面膠還穩穩的留在上面盡量清理乾淨 (拉扯的時候注意往平行整個螢幕的方向拉不可以垂直拉) (圖 http://i223.photobucket.com/albums/dd41/chinbo51/NDSL3.png

) 直接先把下螢幕合到新的殼上再貼上新外框 (可能要找東西墊一下比較好弄) 完成! 最後是其它一些我覺得比較細節要注意的事: 1.電線排線原本擺成什麼樣子可以照一下免得裝回去的時候忘記怎麼放 2.遮住螺絲的小橡膠等裝好試機確定沒問題之後再貼就好 3.換好後第一次開機前我只鎖了機板上那顆螺絲把下外殼扣上裝上電池就直接開機了確定所有按鍵上下螢幕顯示.觸控喇叭 MIC都沒有問題後才確實鎖上 4.螺絲共15顆短十字螺絲7顆:上半機橡皮隱藏4顆.下半機機板上1顆電池下2顆長十字螺絲2顆:轉軸指示燈位置中十字螺絲1顆:電池蓋打開後右下角(未被電池遮住) 金色十字螺絲2顆:下半機橡皮隱藏銀色Y字螺絲2顆:下半機機殼左上左下黑色Y字螺絲1顆:SLOT-1處大致就是這樣感謝大家耐心的收看 -- 我想醉但又想用絕對的清醒來懲罰自己 -- ※ 發信站: 批踢踢實業坊(ptt.cc) ◆ From: 118.161.210.238
