Re: [心得] 1394電訊分離(1)
說在前面 這是一篇1394b貼電源作分離教學文
前情提要...
: 這是一篇關於1394線跟電源訊號分離的文章
(大大部份文章恕刪)
: 這也是為什麼Acoustic Revive的分離線1394多一條
: usb跟1394的訊號都是差分信號(用電壓的差異來區分0或1)
: http://zh.m.wikipedia.org/wiki/LVDS 但是訊號格式是不一樣的
: dac本身不吃線過去的供電 那供電還是會往線裡跑嗎
: http://www.revelationaudiolabs.com/cables-digital/index.htm#FirewireDual
: 我想這問題 廠商出no power的數位線好像就解答了一部份
: 香港的論壇有相關的心得
: http://ppt.cc/Zot4 http://ppt.cc/m~U1
: http://www.hiendy.com/hififorum/forum.php?mod=viewthread&tid=6719
: 最後就是實測了
當初我也跟著做了貼電源的動作 可是沒仔細拜讀這一段
發現... 我好像只做了一半
請接著看下去
: --------------
: / 6 4 2 | <--1394頭長這樣,1是power supply, 2是ground
: | |
: \ 5 3 1 |
: --------------
大大畫的圖是1394a (firewire 400)
(恕刪)
: 昨天的作法是乾脆把1跟2都貼起來
(恕刪)
: 音場或分離度那些我就沒太注意了,有興趣的人去貼看看摟

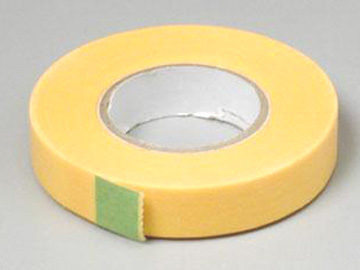

: 分享一下我用的膠帶
: http://www.e-kuma.com.tw/pic/digi/87034_lar.jpg
![](http://www.e-kuma.com.tw/pic/digi/87034_lar.jpg)
: 這是日本田宮的遮蓋膠帶 薄薄的 不會留殘膠
: 它是一種紙膠帶 做模型在用的 我再蓋一層透明膠帶在上面就很好用了
為什麼說我只做了一半呢?
因為我拿去接MacBook Pro的線是1394a轉1394b的線
MacBook Pro的座是1394b
https://dl.dropboxusercontent.com/u/12165155/0mbp.jpg
![](https://dl.dropboxusercontent.com/u/12165155/0mbp.jpg)
所以當時我只貼了1394a的那端
導致電訊是等到出電線了才分離
根本沒有實現隔絕電線中的干擾 囧
所以今天又發想該怎麼貼1394b
稍微查詢一下
找到下圖
https://dl.dropboxusercontent.com/u/12165155/1394b.png
![](https://dl.dropboxusercontent.com/u/12165155/1394b.png)
這次要處理的是pin8
(按照大大的作法 我也處理了pin6)
我沒有大大這麼專業 加上我也沒有要撕下來的用意
就拿這條線專門接DAC
所以我就拿家中的透氣膠帶直接處理
好用之處在於沒那麼黏
萬一貼得不好可以輕易重貼
下面就開始了
隨手拍 畫質不佳請見諒 只是做示意圖
[施工過程]
https://dl.dropboxusercontent.com/u/12165155/1start.jpg
![](https://dl.dropboxusercontent.com/u/12165155/1start.jpg)
未動工的1394b頭
一、剪一段膠帶
https://dl.dropboxusercontent.com/u/12165155/2tape.jpg
![](https://dl.dropboxusercontent.com/u/12165155/2tape.jpg)
剪下來的膠帶
其實這一條貼失敗了 因為細窄的那端 要貼上去而不蓋到其他pin的話還是太寬
訣竅就是剪得又細又長
二、將窄的那端膠帶固定於pin8下方一點點
https://dl.dropboxusercontent.com/u/12165155/3on.jpg
![](https://dl.dropboxusercontent.com/u/12165155/3on.jpg)
只有下面貼著
上面就讓它懸空
https://dl.dropboxusercontent.com/u/12165155/3onclose.jpg
![](https://dl.dropboxusercontent.com/u/12165155/3onclose.jpg)
三、用手指頭壓著下面貼好的部分
四、用鑷子順勢由下方往內推進
https://dl.dropboxusercontent.com/u/12165155/4push.jpg
![](https://dl.dropboxusercontent.com/u/12165155/4push.jpg)
注意一邊推進時 如果方向有偏歪斜 可用鑷子一邊校正 慢慢推進
由於只專心推下面 上面歪歪的是很正常的
五、確定下方整面都貼完之後 繼續往上把膠帶貼平
https://dl.dropboxusercontent.com/u/12165155/5halfdone.jpg
![](https://dl.dropboxusercontent.com/u/12165155/5halfdone.jpg)
教學完畢
不過我也還是貼了接地的pin6
https://dl.dropboxusercontent.com/u/12165155/6pin5.jpg
![](https://dl.dropboxusercontent.com/u/12165155/6pin5.jpg)
![](https://dl.dropboxusercontent.com/u/12165155/6pin5done.jpg)
![](https://dl.dropboxusercontent.com/u/12165155/7listening.jpg)
接上MacBook Pro聆聽中
[聽感分享]
如果我說聽感大幅提升 你會相信我嗎?
連我自己也不相信啊~
早上起來迷迷濛濛中貼完膠帶 迷迷濛濛一邊聽一邊寫完心得文
依稀覺得有變清楚 又覺得聲音變得有些陌生
分享完畢
[結語]
總之 目的是達到了
的確做到了隔絕電源
相信版上各個巧手的DIY大大們都應該能輕易做到
至於效果如何 我應該就不管了 (茶)
你說什麼?AB TEST?
你是要叫我再撕掉 再貼 再撕掉 不黏了再減一段 再貼...嗎?
以上不負責任教學 謝謝觀賞
任何意見迴響歡迎推文反饋
==
原本答應一位板友大大要po施工教學文的
雖沒做1394a但做了1394b的部分
1394a應該是更為簡單 在這裡就不多做教學啦
我是直接去貼DAC上的1394a座XD
DAC有兩個座 一個座有貼起來 一個座沒貼
剛才是邊聽邊打教學之後 去改插沒貼的座
聽感大幅降低 > <
所以如果有意施工 就雙邊都貼好了
--
(版主可以m一下嗎?)
--
