[問題] 小訊號放大電路實作

看板Electronics作者 (快樂少年郎)時間13年前 (2011/04/04 01:24), 編輯推噓6(6推 0噓 34→)
留言40則, 7人參與, 最新討論串1/3 (看更多)
我想要接個小訊號放大電路 要求輸出為一個100V的脈衝電壓(電源供應器可以到150V) 但可以經由調整信號產生器的電壓來調整輸出電壓 http://ppt.cc/!4ZY@.jpg

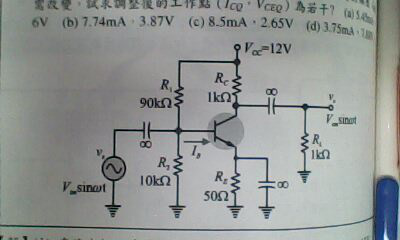

例如 Vin=5V時 Vo=100 Vin=2.5V 時 Vo=50 這是我參考電子學課本接法 http://ppt.cc/so0C@.jpg
電阻跟接法都一樣 電容是用0.47uF 電晶體是2SD669A http://ppt.cc/nClY@.jpg
希望出來的圖形是像這樣 http://ppt.cc/1fn1@.jpg
是一個完整的方波 但是實際上出來的卻是這樣 http://ppt.cc/Pi9q@.jpg
很怪的波形 好像提早衰減的感覺 調整R2也沒比較好 請問是哪裡的問題 快被搞瘋了~~ 想請對電子實作了解的人幫忙解惑一下 感謝!! -- ※ 發信站: 批踢踢實業坊(ptt.cc) ◆ From: 218.165.51.241
→
04/04 09:52, , 1F
04/04 09:52, 1F
→
04/04 09:52, , 2F
圖不見了
04/04 09:52, 2F
推
04/04 10:49, , 3F
先看電流正不正常,感覺output 的CM電壓跑掉
04/04 10:49, 3F
推
04/04 10:55, , 4F
另外, 輸出波形這樣就表示存在(LPF)RC corner
04/04 10:55, 4F
→
04/04 10:56, , 5F
我覺得可能是出現在emitter端的電容
04/04 10:56, 5F
→
04/04 15:58, , 6F
我猜你想要的是DC放大，卻找個AC couple電路
04/04 15:58, 6F
→
04/04 16:02, , 7F
如果你想要的是AC放大，要做到方波並不容易喔
04/04 16:02, 7F
推
04/04 16:54, , 8F
你需要的東西 並不是小訊號放大電路
04/04 16:54, 8F
→
04/04 16:57, , 9F
你的狀況可是大信號....還要升壓
04/04 16:57, 9F
→
04/04 16:58, , 10F
參考一下這張 datasheet supertex MD1711 或類似的
04/04 16:58, 10F
→
04/04 22:56, , 11F
感謝各位~~其實我對這方面不太懂~
04/04 22:56, 11F
→
04/04 22:56, , 12F
大訊號升壓電路跟小訊號的接法有一樣嗎?
04/04 22:56, 12F
推
04/04 23:33, , 13F
你這個電路是小訊號放大電路，但是你的目的卻不是小信號放大
04/04 23:33, 13F
→
04/04 23:33, , 14F
仔細想想你拿來的這個電路，Supply是多少?
04/04 23:33, 14F
→
04/04 23:33, , 15F
有可能給到50V或是100V嗎
04/04 23:33, 15F
推
04/04 23:34, , 16F
應該說你的OP能不能耐壓到150V，以給你100V的輸出
04/04 23:34, 16F
→
04/04 23:39, , 17F
喔不對我搞錯了，你不是用OP去做...
04/04 23:39, 17F
→
04/04 23:41, , 18F
先輸入一個比較小的input看看效果如何，再逐漸增加
04/04 23:41, 18F
→
04/04 23:41, , 19F
另外要注意input跟output的bias point
04/04 23:41, 19F
→
04/04 23:42, , 20F
不過我覺得這麼大電壓操作，用這種方法怪怪的 QQ
04/04 23:42, 20F
推
04/05 10:37, , 21F
給原po sorry昨天趕時間打的含糊 你參考一下那個datasheet
04/05 10:37, 21F
→
04/05 10:38, , 22F
MD1711用的supply是3.3或5或10這種電壓 可是下一級用的是
04/05 10:38, 22F
→
04/05 10:39, , 23F
正負100伏特 你假想你的邏輯電路使用的是5V好了 模仿圖中
04/05 10:39, 23F
→
04/05 10:41, , 24F
TC6320的電路　就可以把clk訊號升壓 我之前似乎是用電阻當
04/05 10:41, 24F
→
04/05 10:41, , 25F
loading 不過小心電流會很大
04/05 10:41, 25F
→
04/05 10:42, , 26F
另外 你也可以查一下 TFTLCD driver 相關電路中的 level
04/05 10:42, 26F
→
04/05 10:43, , 27F
shifter 裡面的 driver 這個電路也是需要把3.3或1.8這種羅
04/05 10:43, 27F
→
04/05 10:44, , 28F
輯電路在用的輸出電壓升至數十伏給TFT的狀況
04/05 10:44, 28F
→
04/05 10:45, , 29F
^^^^^^^^^^^^^ <="裡面的driver"這句話多打了抱歉
04/05 10:45, 29F
→
04/05 20:47, , 30F
所以是建議我換電晶體?因為我學長跟我說小訊號跟大迅號
04/05 20:47, 30F
→
04/05 20:48, , 31F
號是一樣的東西~所以我是參考電子學課本的做嘗試~
04/05 20:48, 31F
→
04/06 12:37, , 32F
這個電路看起來簡單　實際上會碰到很多bug
04/06 12:37, 32F
→
04/06 12:38, , 33F
小信號跟大信號說一樣，就是太小看後者了
04/06 12:38, 33F
→
04/06 12:39, , 34F
小信號是線性的model，大信號操作電路是不斷在改變篇壓點的
04/06 12:39, 34F
→
04/06 12:39, , 35F
此外伏特數這麼高，也要考慮電流的問題
04/06 12:39, 35F
→
04/06 13:16, , 36F
其實我就是想做個線性的MODEL~所以才用小訊號的電路圖
04/06 13:16, 36F
→
04/06 13:18, , 37F
我試過換顆較高的電容,圖形有比較好看,但還是無法經由
04/06 13:18, 37F
→
04/06 13:18, , 38F
信號原產生現性效果,是我電路圖找錯?
04/06 13:18, 38F
→
