[理工] [電子]-differential pair

看板Grad-ProbAsk作者 (serflygod)時間15年前 (2010/09/28 16:18), 編輯推噓1(1推 0噓 13→)
留言14則, 5人參與, 7年前最新討論串1/1

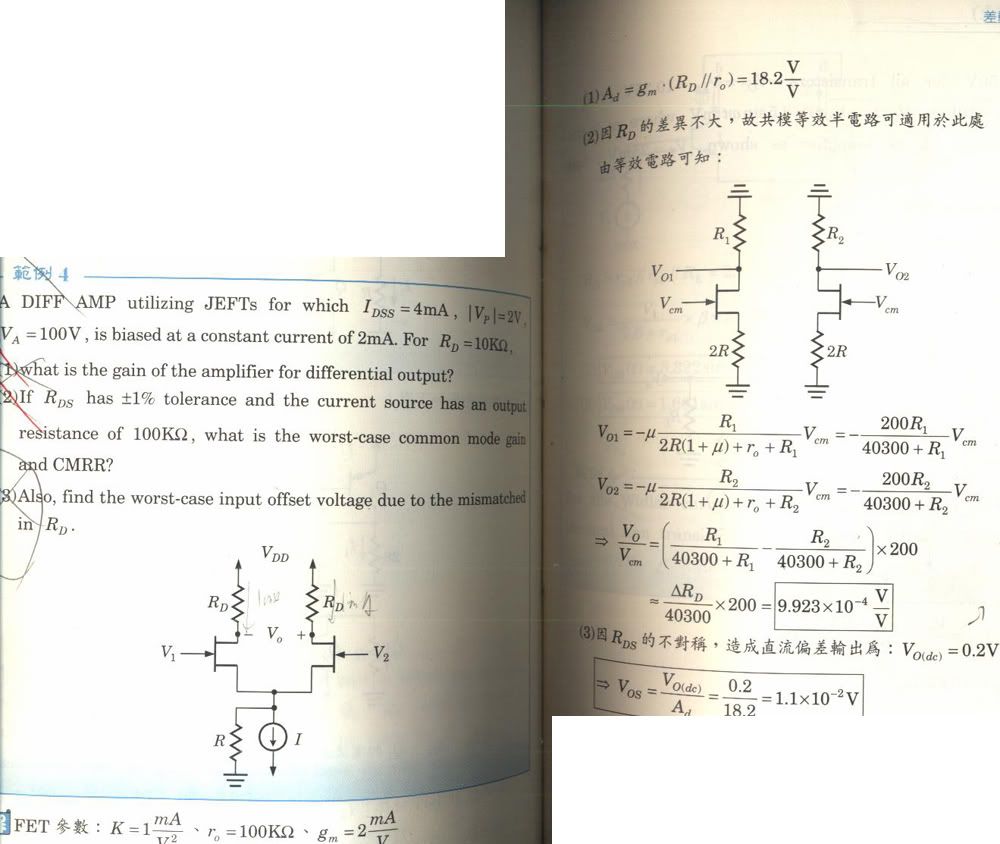

http://i215.photobucket.com/albums/cc91/serflygod/04073.jpg
最後一小題 對於offset不太瞭解 也不太會算類似題目(遇到這類問題常常死) 我會去查查課本的定義的QQ 不過能否請高手告訴我一下這題Vo(dc)為何=0.2 謝謝 -- ※ 發信站: 批踢踢實業坊(ptt.cc) ◆ From: 125.224.134.251
→
09/28 16:48, , 1F
直接Id*ΔRc=輸出直流偏差
09/28 16:48, 1F
推
09/28 17:01, , 2F
他是說最壞的CASE..設定左邊9.9k 右邊10.1k
09/28 17:01, 2F
→
09/28 17:02, , 3F
Vo = (Vdd-1mA*10.1k) - (Vdd-1mA*9.9k) = 0.2 V
09/28 17:02, 3F
→
09/28 17:07, , 4F
一樓解超快XD..2mA*0.1k=0.2V...結果一樣...
09/28 17:07, 4F
→
09/28 17:11, , 5F
我想問第一小題題目是問差動輸出的增益...答案是解單端輸出
09/28 17:11, 5F
→
09/28 17:12, , 6F
不是應該解雙端的嗎？
09/28 17:12, 6F
→
09/28 22:41, , 7F
樓上 差模訊號是(V1-V2)/2
09/28 22:41, 7F
→
09/29 08:16, , 8F
differential output的意思...不是Vo/(V1-V2)嗎？
09/29 08:16, 8F
→
09/29 08:16, , 9F
我是看電路圖的Vo..它標在兩端的輸出..@@
09/29 08:16, 9F
→
09/29 08:23, , 10F
啊..是我想錯了...解答是解兩端的沒錯...XD
09/29 08:23, 10F
→
09/29 08:41, , 11F
v大...差模訊號應該是Vd = V1-V2...
09/29 08:41, 11F
→
09/29 08:49, , 12F
算了一下..應該沒錯...http://0rz.tw/GUoaG
09/29 08:49, 12F
→
09/29 16:12, , 13F
感謝,看懂了
09/29 16:12, 13F
→
