[問題] 小訊號模型分析

看板Electronics作者 (ThunderUP)時間8年前 (2017/04/12 16:59), 8年前編輯推噓2(2推 0噓 5→)
留言7則, 5人參與, 最新討論串1/1

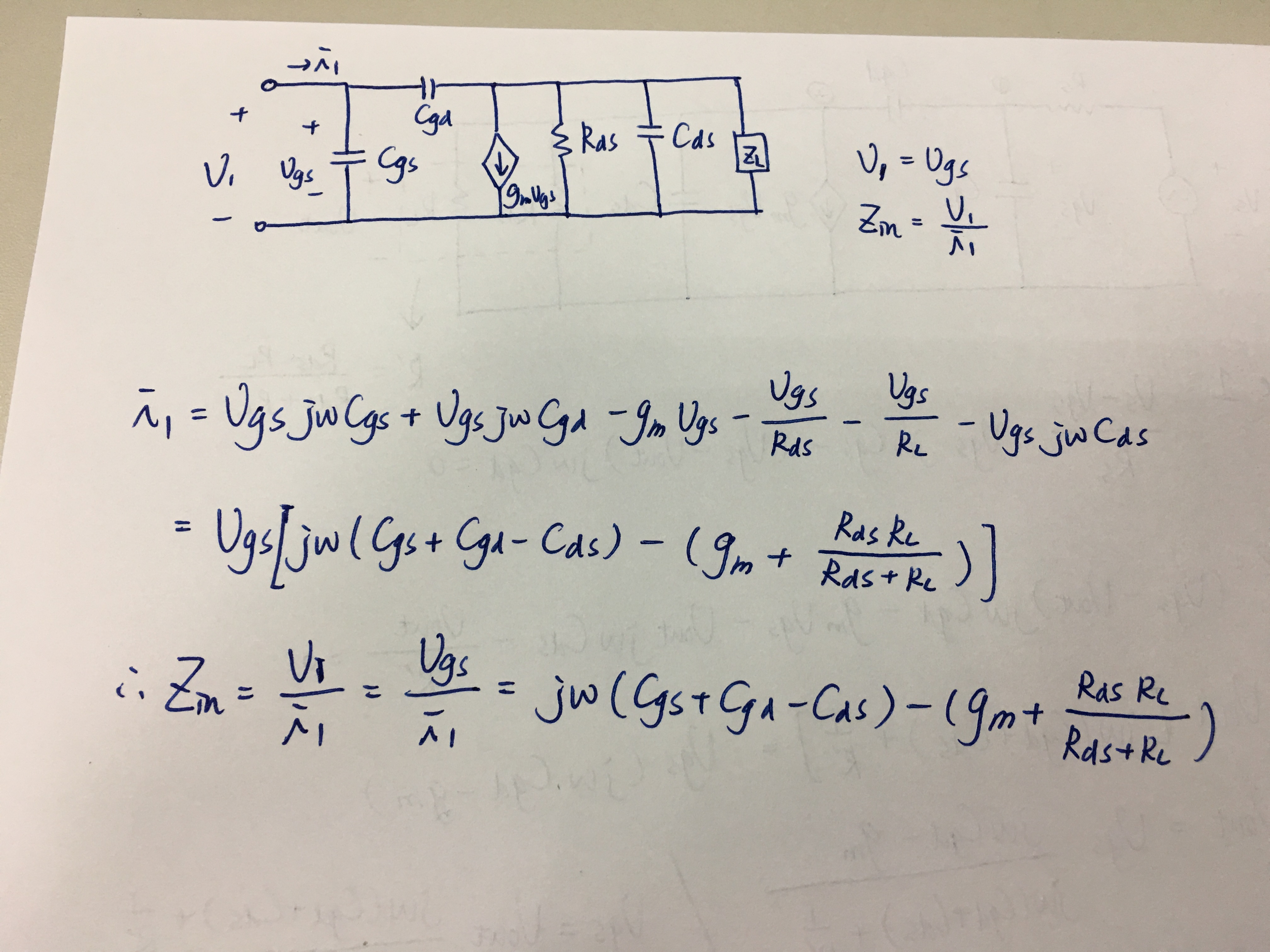

各位大大好 附圖是我對一個小訊號模型的分析 想請各位大大幫我過目一下這樣的解析過程是否正確 感激不盡！ https://upload.cc/i/ln4o2i.jpg
-- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 42.72.25.76 ※ 文章網址: https://www.ptt.cc/bbs/Electronics/M.1491987564.A.FF7.html
→
04/12 18:35, , 1F
錯了吧
04/12 18:35, 1F
→
04/12 20:00, , 2F
想請問大大哪裡需要改正 感謝！
04/12 20:00, 2F
※ 編輯: elle1352 (61.230.251.4), 04/12/2017 20:35:42
推
04/12 21:06, , 3F
列式也要列合理的東西吧
04/12 21:06, 3F
→
04/12 21:17, , 4F
你檢查一下你的式子有沒有符合KVL KCL吧
04/12 21:17, 4F
→
04/12 21:45, , 5F
發現自己沒注意到中間的電容 抱歉犯傻了 感謝各位
04/12 21:45, 5F
推
04/12 22:57, , 6F
沒詳細看 但單位就已經錯了吧
04/12 22:57, 6F
→
04/12 23:03, , 7F
他解出來的是Yin 只是解還是錯
04/12 23:03, 7F
