[問題] dc to dc升壓電路製作

看板Electronics作者 (heaviest)時間10年前 (2015/11/04 22:40), 10年前編輯推噓6(6推 0噓 23→)
留言29則, 5人參與, 最新討論串1/1

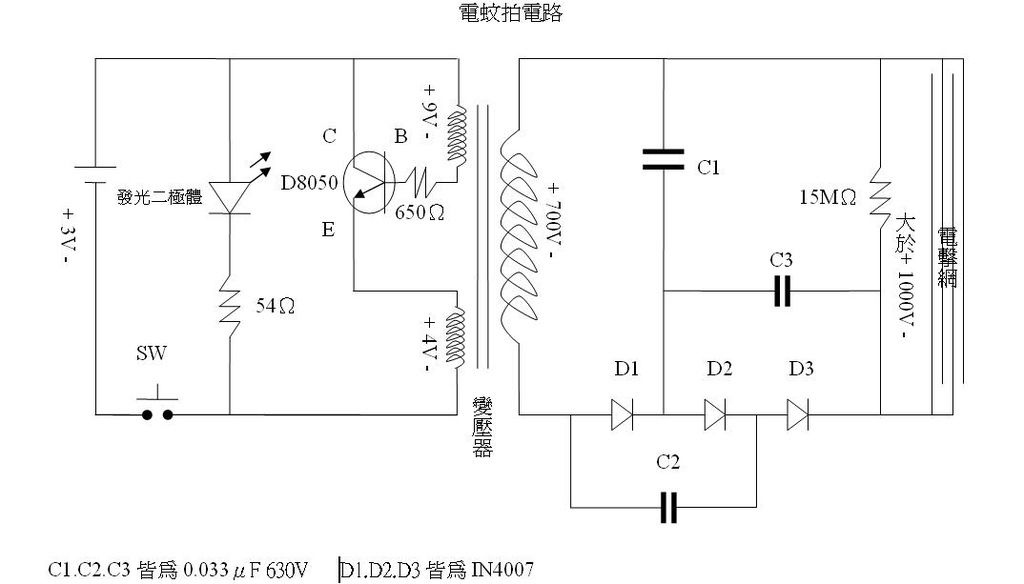

之前在版上有問閃光燈電路(升壓到300v) 但到現在還沒找到，本來想買二手舊相機來拆 可是最後想想還是乾脆自己作看看 我現在打算用9v電池升壓到110v，再經由全波3、4倍壓來切換提供330v和440v 網路上找資料後 大概看到兩種方式 1.用升壓ic 2.直流經振盪後，經變壓器升壓再整流 考慮到升壓ic我應該難以入手，還有看到的例子升壓幅度都不高 所以打算使用第2種方式 一開始打算使用電蚊拍的電路下去做 http://ext.pimg.tw/webshen2008/1370504070-853131968_l.jpg
但後來產生疑問，就是這個電路的輸出功率高嗎？ 最後又找到這個 http://imgur.com/iD80cvQ
想請問這兩個電路輸出的功率哪個較高，以及主要差別在哪裡？ 還是跟電路無關是看電池或變壓器？ 懇請各位前輩們不吝賜教 -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 106.1.23.177 ※ 文章網址: https://www.ptt.cc/bbs/Electronics/M.1446648005.A.84F.html
推
11/04 22:54, , 1F
都差不多 電壓很高 但是功率不高
11/04 22:54, 1F
推
11/05 05:04, , 2F
給你點建議 電蚊拍電路是屬於self-oscillating升壓
11/05 05:04, 2F
→
11/05 05:05, , 3F
這是早期(大概70年代之前)在做的技術 特性非常難掌握
11/05 05:05, 3F
→
11/05 05:05, , 4F
不過因為成本低 所以直至現在電蚊拍還是用那個電路
11/05 05:05, 4F
→
11/05 05:06, , 5F
你如果想用這樣的設計的話 要不就直接複製已有的電路
11/05 05:06, 5F
→
11/05 05:07, , 6F
自己測試可能很辛苦 那個Transformer非常不容易
11/05 05:07, 6F
→
11/05 05:07, , 7F
因為沒有Model 所以也無法用模擬的
11/05 05:07, 7F
→
11/05 05:08, , 8F
也就是說功率夠不夠 起振特性 波型特性 全部都是問號
11/05 05:08, 8F
電蚊拍電路,因為構造簡單反而變數太多？且無法始用電腦模擬來跑參數,我這樣理解是對的嗎？
→
11/05 05:10, , 9F
以當代的Solution來講 就是Switch的電源(就是你說的升壓IC)
11/05 05:10, 9F
→
11/05 05:12, , 10F
難以入手是指太貴嗎? 我之前有用過的是MC34063 應該不到10元
11/05 05:12, 10F
主要是想用學校就能取得的零件來做,這樣可以省去報公費和找零件的麻煩,雖然拜托老師也可以,但不太想麻煩老師
→
11/05 05:14, , 11F
之前是升壓到180V推動NIXIE TUBE是沒有問題
11/05 05:14, 11F
→
11/05 05:15, , 12F
到300V我不確定行不行 或是效率好不好
11/05 05:15, 12F
→
11/05 05:16, , 13F
電路網路上都有 Power MOS要挑一下 最麻煩的是那顆電感
11/05 05:16, 13F
→
11/05 05:16, , 14F
電流很大 市面上容易找到的大概就是3A的環狀磁心的那種
11/05 05:16, 14F
推
11/05 05:20, , 15F
零件不會挑的話可以選完私訊幫你看規格大概對不對
11/05 05:20, 15F
感謝大大, 跟之後我會嘗試多蒐集些資料(英文真的好重要QQ),有不懂的到時請大大多多指教了
→
11/05 05:23, , 16F
電源這個東西相當有趣
11/05 05:23, 16F
→
11/05 05:24, , 17F
他的設計可以看成是各種電子技術裡面典範轉移最明顯的例子
11/05 05:24, 17F
意思是很多經典的電路都可以在電源電路中看見？
→
11/05 05:26, , 18F
也就是說你叫現在電源IC做得最厲害的教授去做電蚊拍電路
11/05 05:26, 18F
→
11/05 05:27, , 19F
他可能無法得心應手 分析方法 設計 技術 實作整個都改變了
11/05 05:27, 19F
→
11/05 05:28, , 20F
最麻煩的還是那個Transformer的特性
11/05 05:28, 20F
→
11/05 05:29, , 21F
補充一下 電蚊拍、網路上查到的電魚機電路、還有常看到的
11/05 05:29, 21F
→
11/05 05:30, , 22F
Joule Thief 這都屬於Self-oscillating的電路
11/05 05:30, 22F
推
11/05 05:37, , 23F
電路看起來特別的簡單 要完全掌握特性跟設計還是特別困難
11/05 05:37, 23F
※ 編輯: heaviest (42.79.246.167), 11/05/2015 07:17:20
推
11/05 15:22, , 24F
最常遇到的高壓升壓電路應該是CCFL
11/05 15:22, 24F
→
11/05 15:22, , 25F
非常類似的東西也用在WPC無線充電
11/05 15:22, 25F
→
11/05 15:23, , 26F
非常類似->原理類似
11/05 15:23, 26F
→
11/05 15:24, , 27F
舊螢幕或筆電應該拆得到
11/05 15:24, 27F
http://gc.digitw.com/Program/MC34063/MC34063A%20design%20tool.htm 我剛找到的MC34063A的計算網站 裡面的振盪頻率是指什麼?是漣波的頻率嗎？對整個電路有什麼影響？ ※ 編輯: heaviest (123.195.254.147), 11/05/2015 19:53:02 還有當輸出電壓大於100V後，R1和R2的電阻就不再改變了，後面還出現(115V) 意思是指他只能輸出到115V? ※ 編輯: heaviest (123.195.254.147), 11/05/2015 20:07:27
→
11/09 11:56, , 28F
看一下datasheet...
11/09 11:56, 28F
推
11/28 23:23, , 29F
怎不直接做高升壓?
11/28 23:23, 29F
