[問題] 結合靴帶驅動電路之全橋inverter

看板Electronics作者 (小E)時間15年前 (2010/12/29 17:58), 編輯推噓2(206)
留言8則, 3人參與, 最新討論串1/1

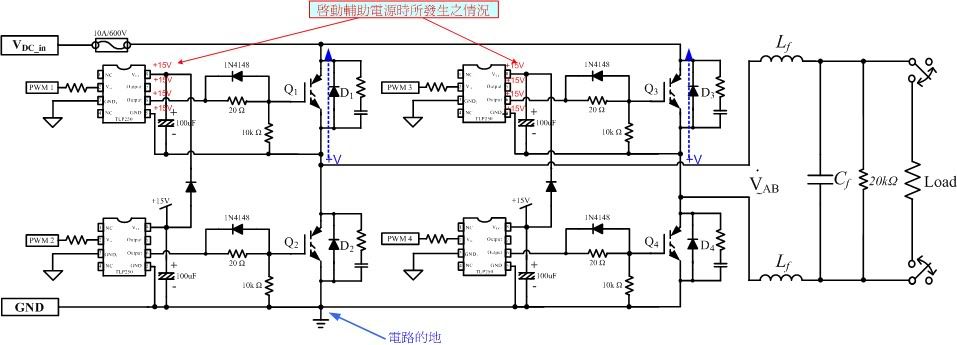

想請教電路上的問題 本人在做全橋inverter是利用DSP來調變控制(DSP為TI發展版2407) 而在訊號隔離電路上發生了一個很不解的問題,也是最近才這樣,之前從未發生 而我的隔離電路的電路架構是利用光耦合器(TLP250)來做DSP和主電路隔離 而輸出端的光耦合器是利用靴帶式電路 做上橋與下橋訊號的驅動電路架構 其主要優點就是只要用一組電源就可以同時達到驅動一整橋的效果 但在最近發現電路啟動前 先將TLP250所需之輔助電源Vcc打開時 Vcc的電壓 會掛在電路上的Vin 在之前我電路都沒有這樣的情形發生,而且操作都正常且無誤 因為最近突然發生這問題,電路保險絲會因為電路操作上 不知道哪裡出問題 容易燒掉, 之後 我做檢測 發現幾個奇怪的地方 光耦合器TLP250 的Pin 5 .6 .7 .8 在沒有訊號送入的情況工作時 各Pin腳之電位對電路的地會呈現 15Vdc .0 .0 .gnd 經由量測後下橋符合上述之結果 而上橋的Pin 5 .6 .7 .8在沒有訊號的情況 對主電路的地竟然會有 15Vdc. 15Vdc. 15Vdc. 15Vdc. 竟然發現這個不解的問題 上橋的Pin 5.6.7.8 都是15Vdc,因此 會造成上橋的二極體 順向導通造成Vin會掛一個15V 換過正常的TLP250試過後,還是一樣 而且只要將TLP250裝在上橋就會這樣,拿回下橋使用就不會發生此情況 這樣情況是不正常的吧! 請問訊號電路哪裡可能發生問題.. 這是我的電路圖 http://i1119.photobucket.com/albums/k638/A0224241586/a48054eb.jpg
-- ※ 發信站: 批踢踢實業坊(ptt.cc) ◆ From: 140.116.178.72 ※ 編輯: shineboss 來自: 140.116.178.72 (12/29 17:59) ※ 編輯: shineboss 來自: 140.116.178.72 (12/29 18:00) ※ 編輯: shineboss 來自: 140.116.178.72 (12/29 18:01) ※ 編輯: shineboss 來自: 140.116.178.72 (12/29 18:24)

12/29 21:17, , 1F
因為你要兩個Vcc
12/29 21:17, 1F

12/29 21:18, , 2F
誰說只要一組Vcc的? 你兩組pwm又不共地
12/29 21:18, 2F

12/30 11:43, , 3F
恩阿!!是不共地!~但是薛帶驅動可以只用一組
12/30 11:43, 3F
※ 編輯: shineboss 來自: 140.116.178.72 (12/30 11:44) ※ 編輯: shineboss 來自: 140.116.178.72 (12/30 11:45) ※ 編輯: shineboss 來自: 140.116.178.72 (12/30 11:49)

12/30 16:51, , 4F
上臂的電阻電容都換掉了嗎??
12/30 16:51, 4F

12/30 18:46, , 5F
訊號的還是snobber
12/30 18:46, 5F

01/01 09:07, , 6F
訊號的
01/01 09:07, 6F

01/06 10:23, , 7F
換掉了呀
01/06 10:23, 7F

01/06 10:23, , 8F
結果還是一樣
01/06 10:23, 8F
